特瑞普地铁隧道涵洞盾构机通风降温系统 隧道空调机组

机组介绍

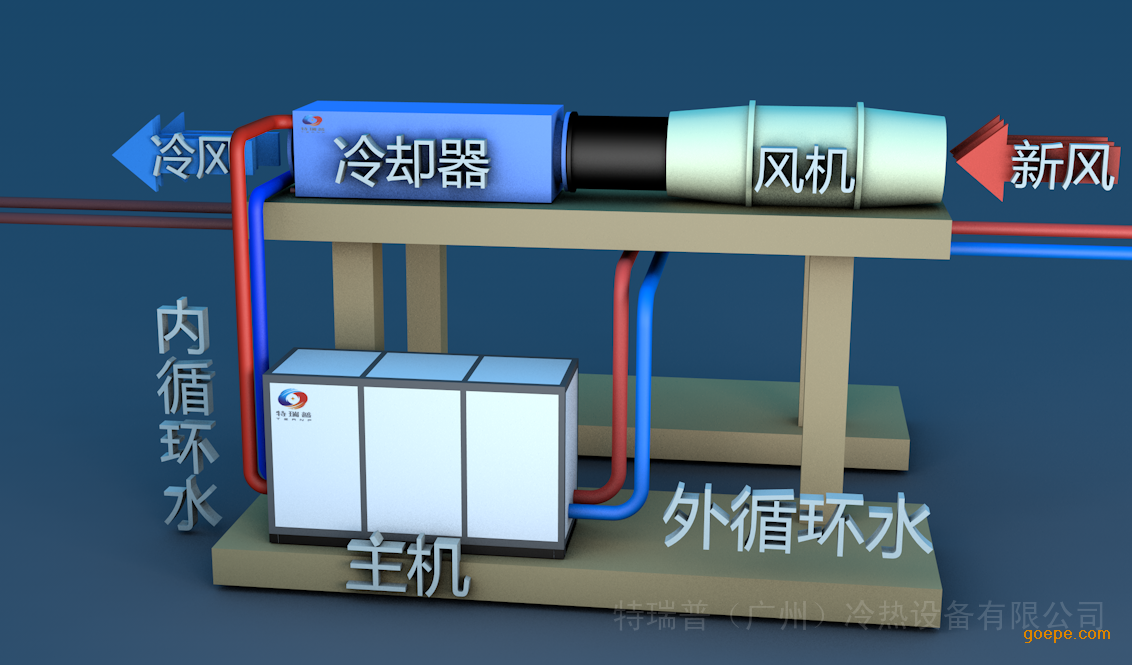

  当铁路、高峰公路、地铁在我国南方隧道开凿时，隧道涵洞内的温度有时会达到42度甚至更高，施工降温大多采用的通风降温和喷雾洒水降温的措施，但效果差。所以根据市场需求，我司研发空调系统采用盾构机外循环冷却水制冷和压入冷却空气相结合的方式对区间隧道作业面进行降温。在传统外循环冷却和隧道通风基础上，在盾构机上安装空调系统，将隧道通风气流在进入到二次风机系统前进行冷却，使冷却空气从二次通风系统出口处输送到施工作业面（管片拼装区域）。二次风机送风出口温度可以达到20℃，解决工人高温施工问题，让施工人员享受到商务楼里的中央空调系统。

地铁隧道开凿多数是采用盾构机。特瑞普开发的制冷机组放置在盾构机上，制冷效果明显。
（一）机组选型
隧道空调机组根据不同类型的盾构机，分为下列三大类系列产品：
⑴土压平衡盾构机系列空调机组
  采用螺杆式空调机组，可靠性高、运行平稳、多段能量调节，节能效果十分显著，适用于开挖直径6米及以上土压平衡盾构机。
⑵泥水平衡盾构机系列空调机组
  采用涡旋式空调机组或螺杆式空调机组，结构简单、体积小、重量轻、可靠性高，多段能量调节，能效比高，适用于安装空间狭小的泥水平衡盾构机。
⑶TBM盾构机系列空调机组
  采用螺杆式空调机组，针对岩石掘进工况非标定制高效能冷凝器；机组PLC控制系统针对于TBM工况的实时冷却水流量及温度设置保护及调节装置，空调系统采用适用适应较多粉尘工况的高能效末端空气冷却器，制冷量大、占地面积小、适应性强。
（二）机组特点

高效：先进的高效能双螺杆压缩机匹配优质冷凝器与蒸发器，采用先进加工工艺生产而成及精密数据核算；该系列隧道空调机组具有制冷效率高、空气降温处理量大、降温速度快的特点，是应用于隧道空调制冷系统的非标定制化产品。
节能：采用四级容调启动（0，25，50，75，100%），根据实时制冷需求自动调节压缩机运行负载，满足项目节电及秋冬季节使用需求；
可靠：机组电器元件采用Schneider品牌，压缩机等主要零部件选用进口产品，保证机组运行可靠性；
智能：系统采用（SIEMENS）PLC集成控制，无需人工监控，可连接盾构机中央集控室实现远程控制；
稳定：该系列隧道空调制冷机组是针对于盾构机特殊作业工况而设计的一款针对性的定制化产品，机组在与盾构机内循环板式换热器共用同一路外循环冷却水的情况下，能达到优先盾构机冷却后再进行空调主机冷却；机组允许的外循环冷却水温度范围为30-46℃，在盾构机推进时导致的用水量减少时，机组可根据冷却水进水温度及进水流量自动调节运行负载，从而保证机组24小时稳定运行。

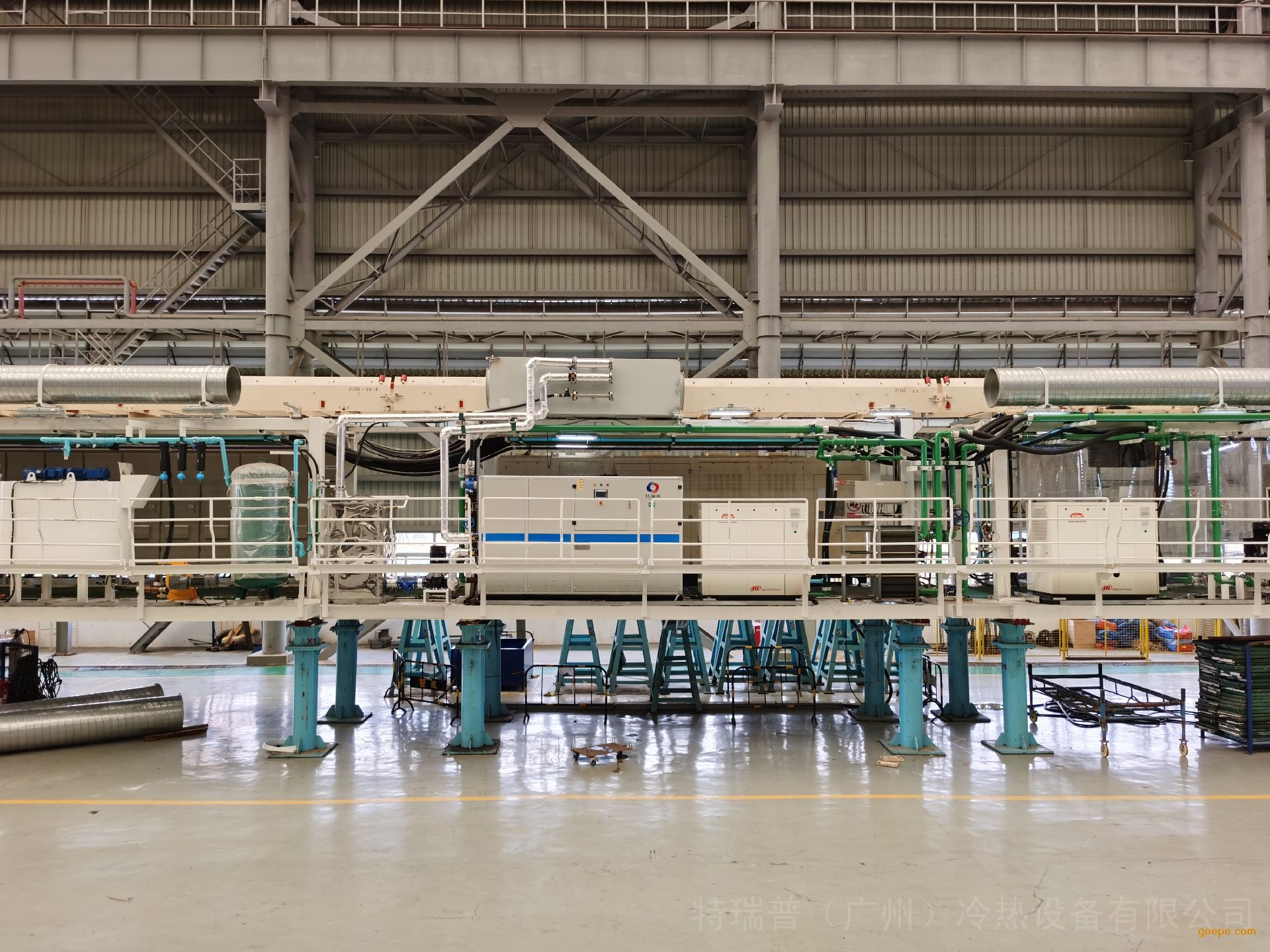

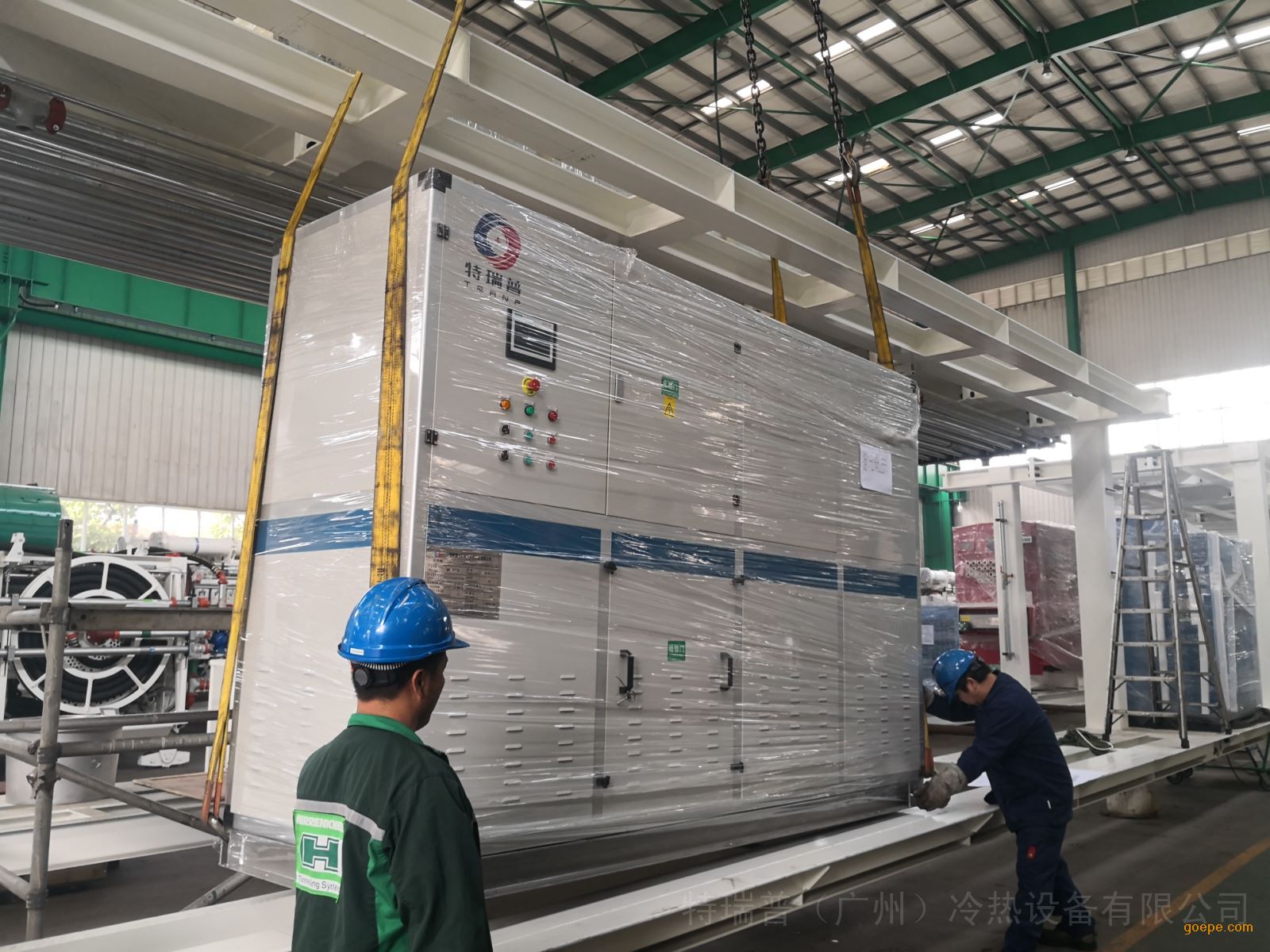

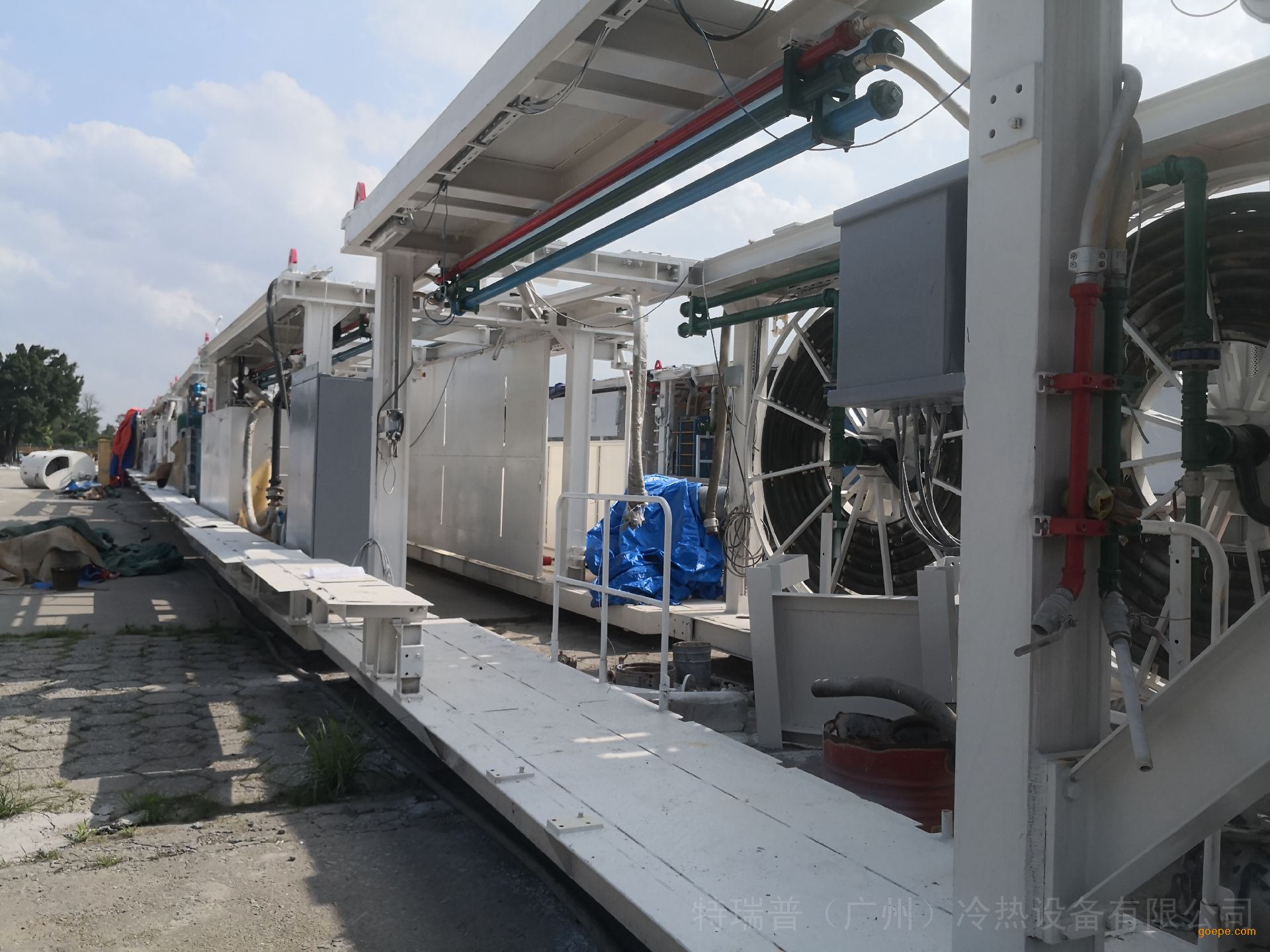

（三）机组展示

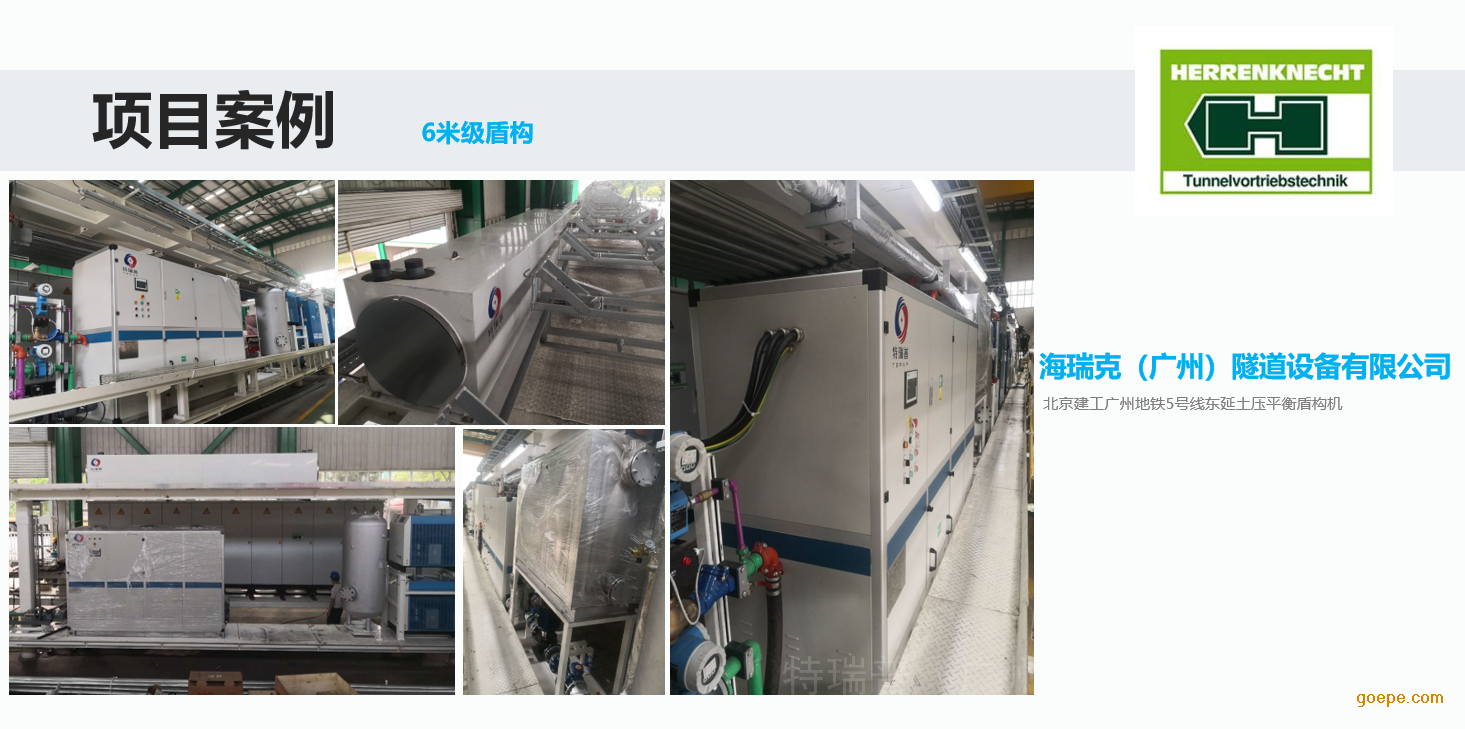

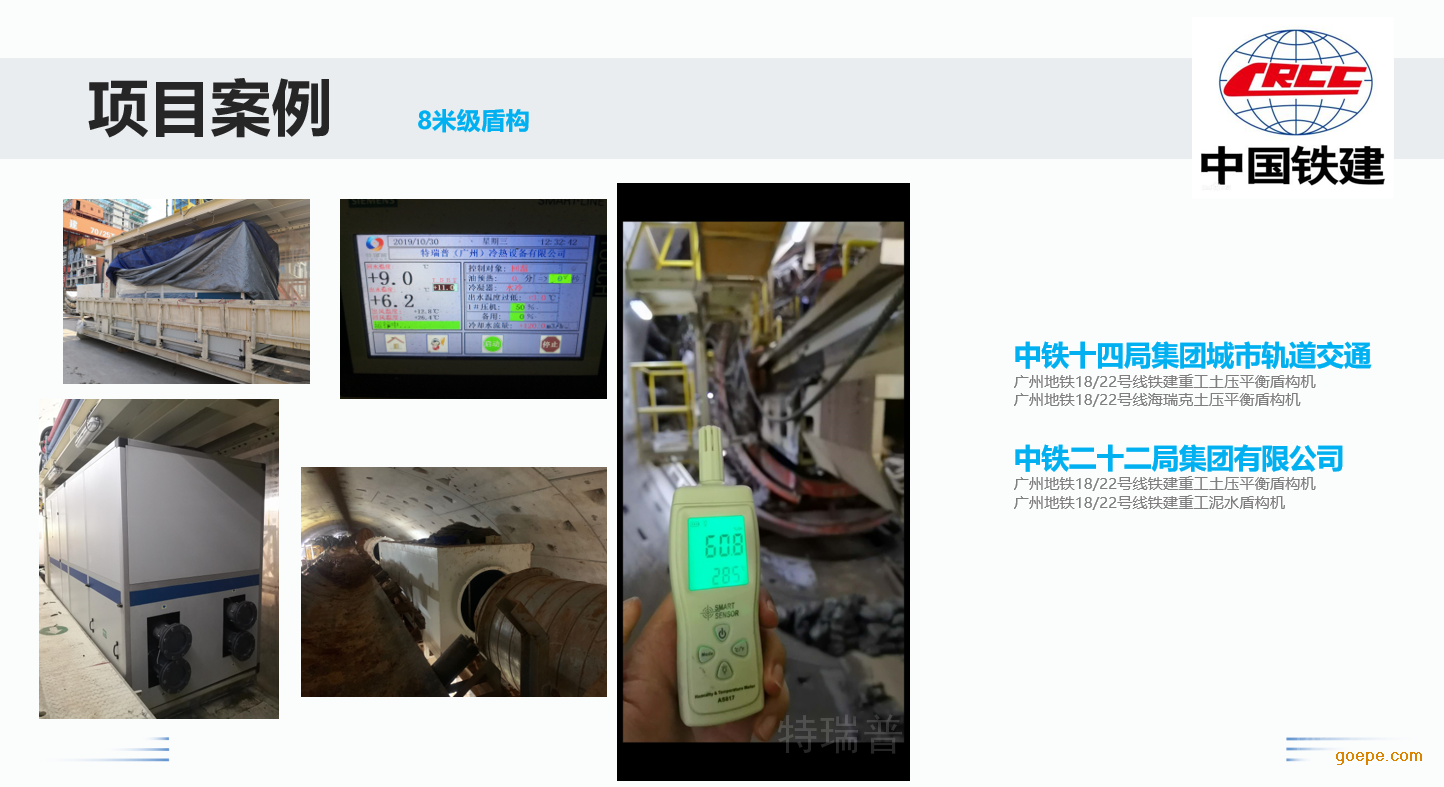

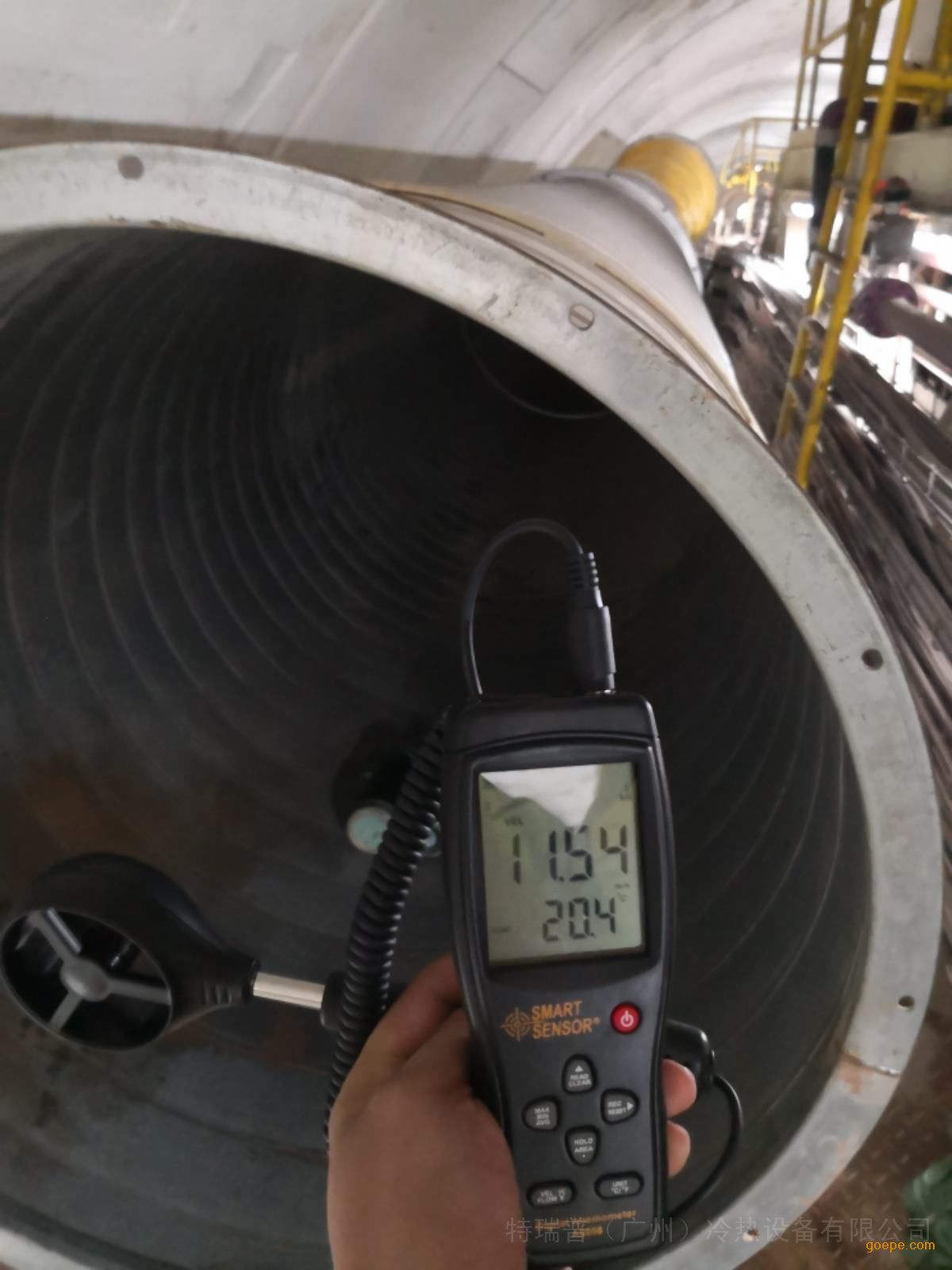

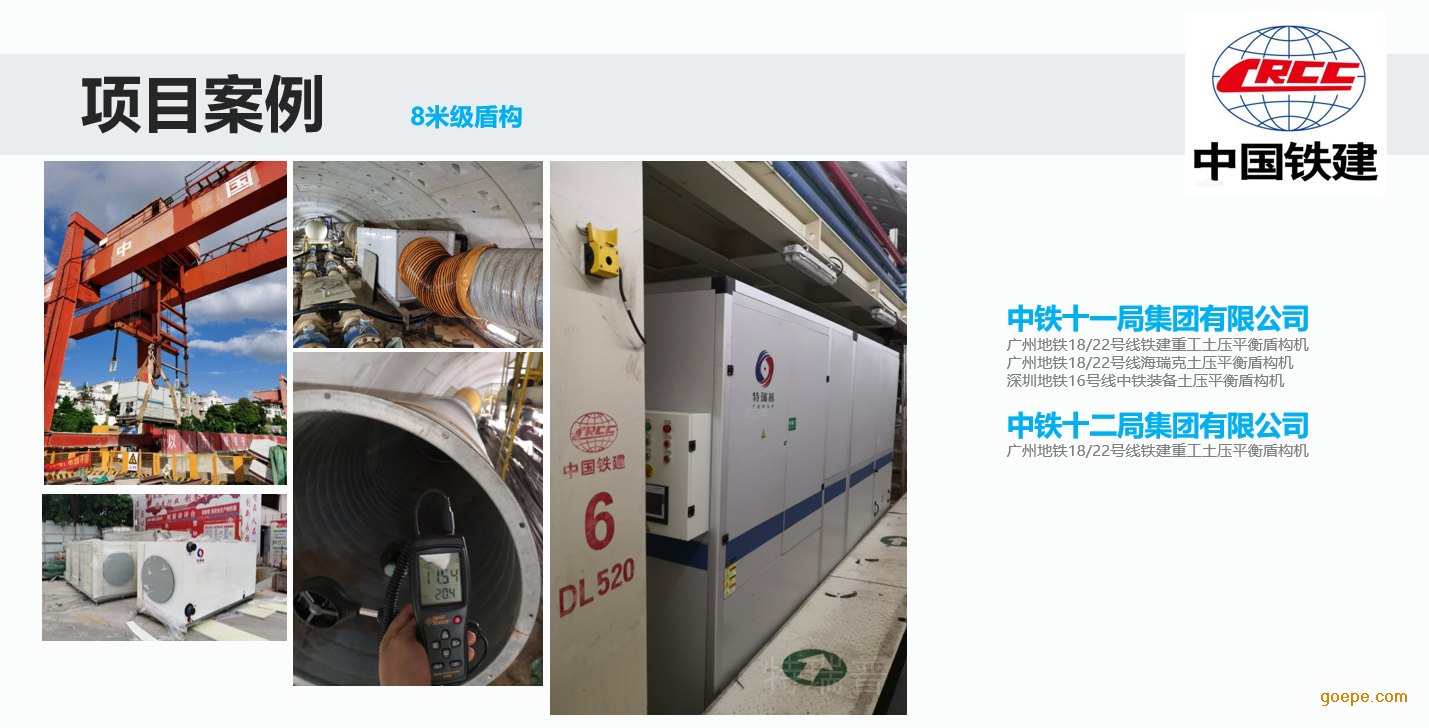

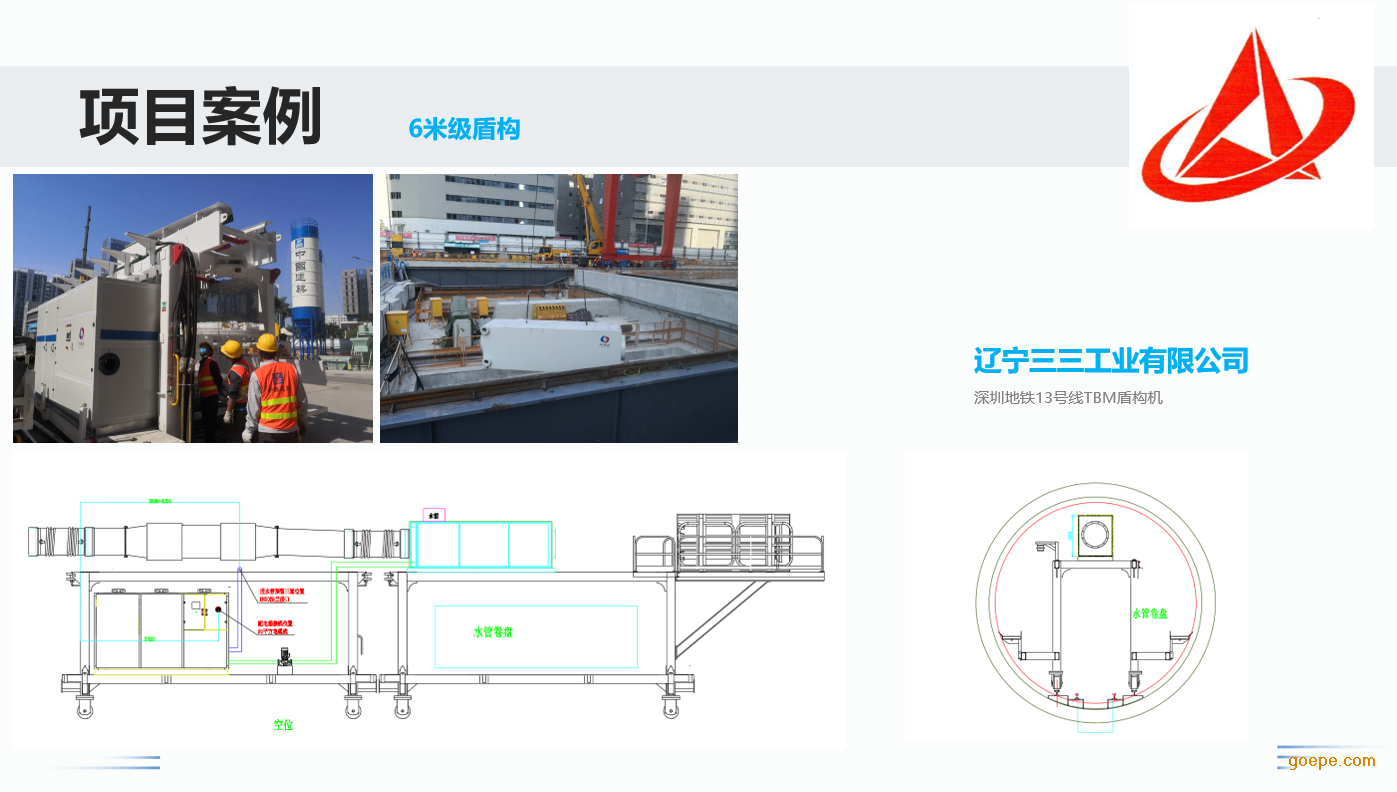

（四）项目案列
